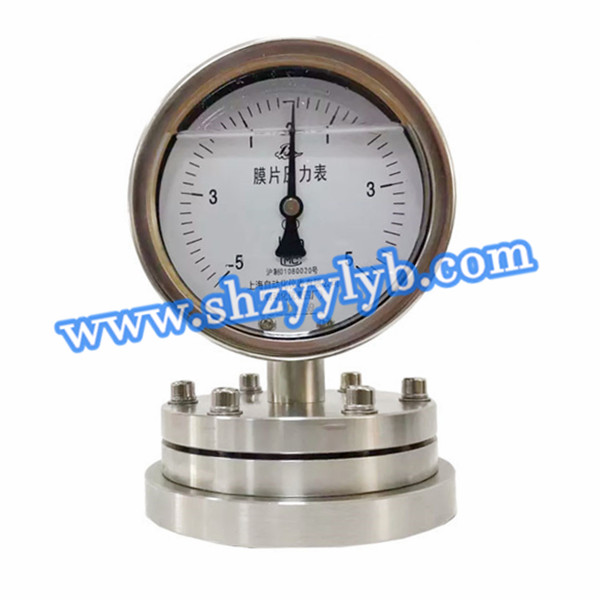

YPF-100B-F膜片压力表
产品型号:YPF-100B-F
产品产地:上海
发布日期:2022-03-30
浏览次数:
咨询电话:021-56629198
关 键 词:YPF-100B-F,上海自动化仪表四厂
下一个产品 没有了

详细介绍

产品简介

上海自动化仪表四厂膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。

耐腐蚀性能取决于膜片材料


结构原理

仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密封性,故能保护内部机构免受污秽侵入。

仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形——位移,借助连杆组经传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来。


主要技术指标

◆精确度等级:2.5

◆使用环境温度:-40~+70°C;相对湿度不大于90%

◆温度影响:使用温度偏离20±5°C时,其温度附加误差不大于0.04%/℃

◆工作位置:垂直安装

◆外壳防护等级:IP64


型号表示

◆标度范围、外形尺寸及重量

型 号

标度范围

承压部尺寸D1

表壳外径D

重量Kg

YPF-100A

 0~0.06、0~0.1、0~0.16、0~0.25、

0~0.4、0~0.6、0~1、0~1.6、0~2.5、

-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、

-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4MPa

¢85

¢100

1.6

YPF-100B
YPF-100B-F

¢115

YPF-150A

¢85

¢150

1.8

YPF-150B
YPF-150B-F

¢115

YPF-100B
YPF-100B-F

 0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40*;

-1.6~0、-2.5~0、-4~0、-6~0、

-10~0*、-16~0、-25~0、-40~0*;

-0.8~0.8、-1.2~1.2、-2~2、-3~3、

-5~5、-8~8、-12~12、-20~20*KPa

¢160

¢100

2.9

YPF-150B
YPF-150B-F

¢160

¢150

3.2

*0-40、-40-0、±20KPa规格承压部尺寸D1为¢85


◆导压系统及外壳等主要零件的材质

型号

名称

导压系统

表壳材料

膜片

法兰接头

密封垫圈

YPF-100A

膜片压力表

Cr15Ni7Mo(PH15-7Mo)316L(≤25KPa)

1Cr18Ni9

丁腈橡胶

铸铝

YPF-150A

YPF-100B

不锈钢膜片压力表

聚四氟乙烯

1Cr18Ni9

YPF-150B

YPF-100B-F

法兰不锈钢膜片压力表

YPF-150B-F


外形尺寸 单位:mm


YPF-100A

YPF-100B

YPF-100B-F

YPF-150A

YPF-150B

YPF-150B-F

D

¢100

¢110

¢110

¢150

¢160

¢160

H

66

66

66

91

91

91

h

32

32

36

32

32

36
