产品简介

CY1-17E电位计式小型压力传感器（上海自动化仪表四厂）可用于测量对4Cr13不锈钢不起腐蚀作用的液体，气体等介质的压力。该传感器具有如下特点：体积小，重量轻，过载能力大，输出信号大，抗振动性能好，在较恶劣的工作环境下，工作可靠性高，使用方便，能作遥测及远距离传输。

主要技术性能

测量范围：（MPa）

0～0.6　　0～4.0　　0～14

0～1.0　　0～6.0　　0～16

0～1.5　　0～8.0　　0～20

0～2.0　　0～10　　0～25

0～3.0　　0～12

重复性误差：≤±1.5％

非线性误差：≤3％

迟滞误差：≤2％

温度附加误差：不大于0.75％10℃

电位计总电阻值：1000Ω±200Ω

供电电压：＜DC 10V

环境温度：-40～80℃

耐振性：10～20Hz 2.5g；50Hz 5g；300Hz 10g

离心加速过载：25g

重量：≤160克重

工作原理

当传感器在被测压力的作用下，膜片即产生弹性位移，经传动机构传递，放大，使电刷在电位计上相应滑行，从而将压力转换成为电阻信号输出。

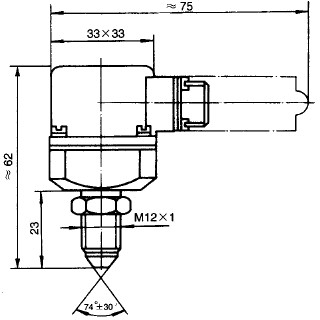

外形尺寸 单位：mm
