YJY-600白云牌压力表校验器
产品型号:YJY-600
产品产地:上海嘉定区昌吉路28号
发布日期:2021-09-22
浏览次数:
咨询电话:021-56629198
关 键 词:上海自动化仪表四厂,YJY-600,压力表校验器
下一个产品 上一个产品

详细介绍

产品简介

上海自动化仪表四厂压力表校验器是用于校验一般压力表及其它测压仪表的设备,其压力分别可达6MPa和60MPa(但必须装有精密压力表后才可使用)。注脚带A型表示校验器上装有手掀泵。


主要技术指标

最大校验压力:0~6MPa(YJY-60A,60)

0~60MPa(YJY-600A,600)

传压介质:变压器油(YJY-60A,60)

20#油(YJY-600A,600)

手掀泵加压压力:<1MPa

联接螺母:M20×1.5

重 量:17.5kg


结构原理

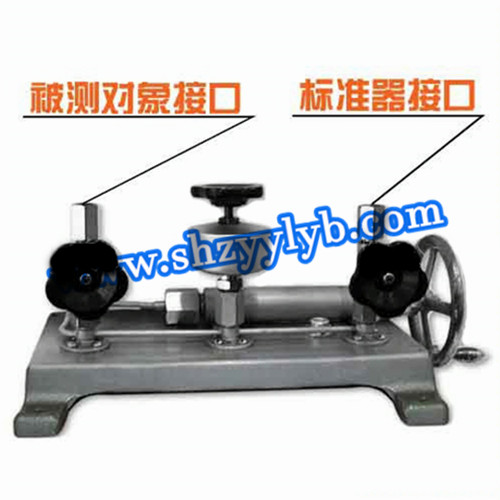

校验器由手摇泵(1),油杯(5),两个针形阀(3)(4),手揿泵(2),切断阀和两个单向阀等组成,彼此用导管连通,固定在底座(6)上,针形阀上装有联接螺母,用于联接精密压力表和被检压力表。

打开油杯阀门,油杯里灌满规定的介质,**手摇泵手轮使其充满油液,关闭油杯阀门,打开其它阀门,上下压手揿泵,使压力表内充满油液,然后右旋手摇泵手轮,使其达到校验压力进行调校。


外形尺寸 单位:mm
