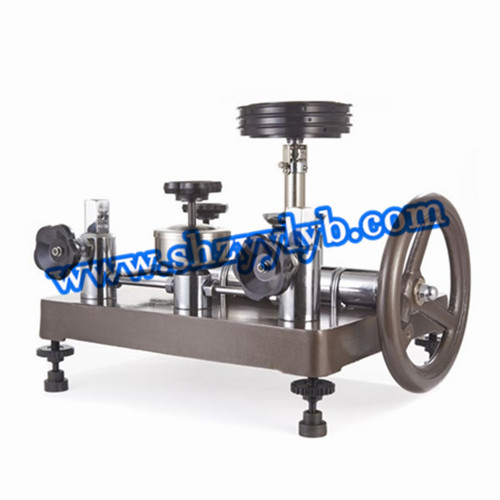

产品介绍
上海自动化仪表四厂活塞式压力计（以下简称压力计）主要适用于校验精度等级低于0.25级的精密压力表，亦可用来校验低一等级的活塞式压力计，各种工业用压力表或其他各类压力测量仪器，压力计适合在周围温度为10℃～30℃、相对湿度不大于80%的条件下工作。
主要技术指标
准确度等级 | 最大允许误差 |
0.05级 | 压力值在测量范围下限以下时，
为测量范围下限的±0.05% | 压力值在测量范围以内时，
为实际测量范围下限的±0.05% |
0.02级 | 压力值在测量范围下限以下时，
为测量范围下限的±0.02% | 压力值在测量范围以内时，
为实际测量范围下限的±0.02% |
基本参数 |
项目 | 单位 | YU-6 |
标称范围 | MPa | 0.04～0.6 |
测量范围 | MPa | 0.04～0.6 |
活塞公称面积 | cm2 | 1 |
承重底盘及活塞 | 公称质量 | Kg | 0.408 |
产生压力 | MPa | 0.04 |
专用砝码 | 产生压力 | Kg | 0.01 | 0.05 |
块数 | 块 | 6 | 10 |
工作液体及传压介质 | - | 变压器油（20℃时运动粘度9×10-6～12×10-6m2/s） |
压力计重量（连砝码） | Kg | 25 |
联接螺帽 | mm | M20×1.5 |
结构与原理
压力计乃是应用静压平衡原理的计量仪器：即活塞本身和加在活塞上的专用砝码重量（G）作用在活塞面积（S）上所产生的压力（P）与液压容器内所产生的压力相平衡，来测定被校验仪表的压力大小：P=G/S 式中G=mg（m：砝码质量，g：重力加速度）产品出厂时g值用标准重力加速度来定。用户使用时g值应该当地重力加速度来定，并按计算值修正砝码G的重量
压力计系由校验泵（压力发生系统）和活塞部分（压力测量系统）两部分组成。
校验泵（压力发生系统）包括手摇压力泵（13）、油杯（1）、进油阀（3）及两个针形阀（2）、（15），在针形阀（15）上装有联接螺帽（8），用以连接被校验的压力表。
活塞部分（压力测量系统）由经过精密研磨后具有精确截面的活塞（5）、活塞缸（4）及与活塞直接相连的承重底盘（7）、承重底盘上的砝码（6）所组成。
校验泵和活塞部分安装在同一底座（14）上与导管（9）相连，中间装有针形阀（2）。整个压力计由四个水平调节螺丝（11）支撑，并借以装于底座上的水平泡（12）用以校准水平位置。

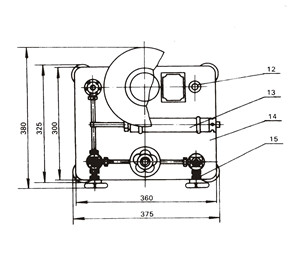

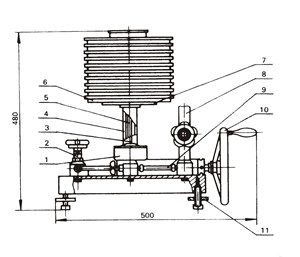

外形尺寸图
1.油杯 2.针形阀 3.进油阀 4.活塞缸 5.活塞 6.砝码 7.承重底盘 8.联接螺帽 9.导管 10.压力泵手轮 11.水平调节螺丝 12.水平泡 13.手摇压力泵 14.底板 15.针形阀
