YE-100B不锈钢膜盒压力表
产品型号:YE-100B
产品产地:上海嘉定区昌吉路28号
发布日期:2021-09-15
浏览次数:
咨询电话:021-56629198
关 键 词:上海自动化仪表四厂,YE-100B,膜盒压力表
下一个产品 上一个产品

详细介绍

产品简介

上海自动化仪表四厂YE-100B不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表,应用于锅炉通风和气体管道等设备上,在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压,为国内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。


主要技术指标

◆精确度等级:2.5级

◆测量范围:KPa

型 号

标度范围(KPa)

正压

负压

正负压

YE-150B


0~1.6

-1.6~0

-0.8~0.8

0~2.5

-2.5~0

-1.2~1.2

YE-100B

0~4

-4~0

-2~2

0~6

-6~0

-3~3

0~10

-10~0

-5~5

0~16

-16~0

-8~8

0~25

-25~0

-12~12

0~40

-40~0

-20~20

注:其它规格的产品可面洽

◆使用环境条件:-25~55℃;相对湿度不大于80%

◆抗工作环境振动:V·H·3级

◆重量:0.4kg(YE-100B)、1kg(YE-150B)


结构原理

仪表由测量系统(包括接头、波纹膜盒等),传动机构(包括拨杆机构、齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

YE-100B在结构上配有调零装置,可以方便调整零位。


导压系统及外壳的材料

零件名称

材料牌号

接头

1Cr18Ni9

膜盒

316L

表壳、表盖、表环

1Cr18Ni9

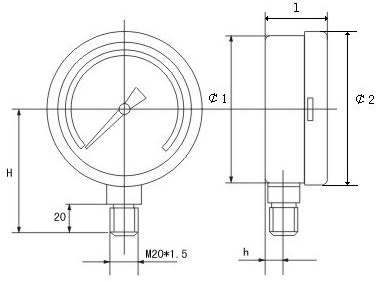

外形尺寸 单位:mm

型号

H

h

l

¢1

¢2

YE-100B

90

18

54

100

102

YE-150B

120

18.5

60

150

152
