产品简介

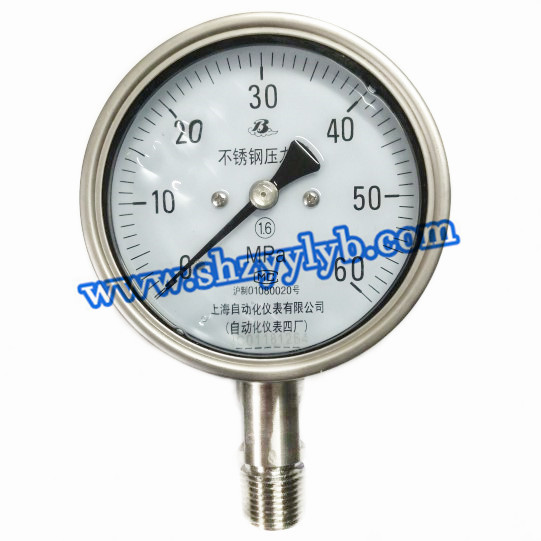

上海自动化仪表四厂Y-100B-FQ安全型不锈钢压力表以独特的结构设计为量表监测者提供最大的安全保护。它既抗腐又耐用，广泛应用于石油、化工、化纤、冶金、核电、钻井平台等众多领域。可测量对耐蚀、抗振要求较高的工艺流程或试验环境中各种流体介质的压力。

本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性。

主要技术参数

◆精确度等级：1.6

◆测量范围：（MPa）

0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4

◆使用环境温度：-25～70℃（外壳内充液）

-40～70℃（外壳内不充液）

◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）

◆抗工作环境振动：V·H·4（外壳内充液）

V·H·3（外壳内不充液）

◆外壳防护等级：IP64

◆重量：0.65KG

工作原理

仪表由导压系统（包括接头、弹簧管等）、齿轮传动机构、示数装置（包括指针与度盘）和外壳（包括表壳、泄压后盖、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入，同时防止充液表中的硅油泄漏；其次本仪表在敏感元件和表玻璃之间有一坚硬的不锈钢夹层，保证了在意外爆破时保护使用者免受碎片和测量介质伤害；同时表壳内压力一旦超过一定值后，仪表背部设有的快速泄压安全后盖将开启，以释放表壳内的压力。另外对于充液表还能够抗工作环境较剧烈的振动和介质压力的脉动影响。

◆导压系统及外壳等材质

外形尺寸（单位：mm）

型号表示
